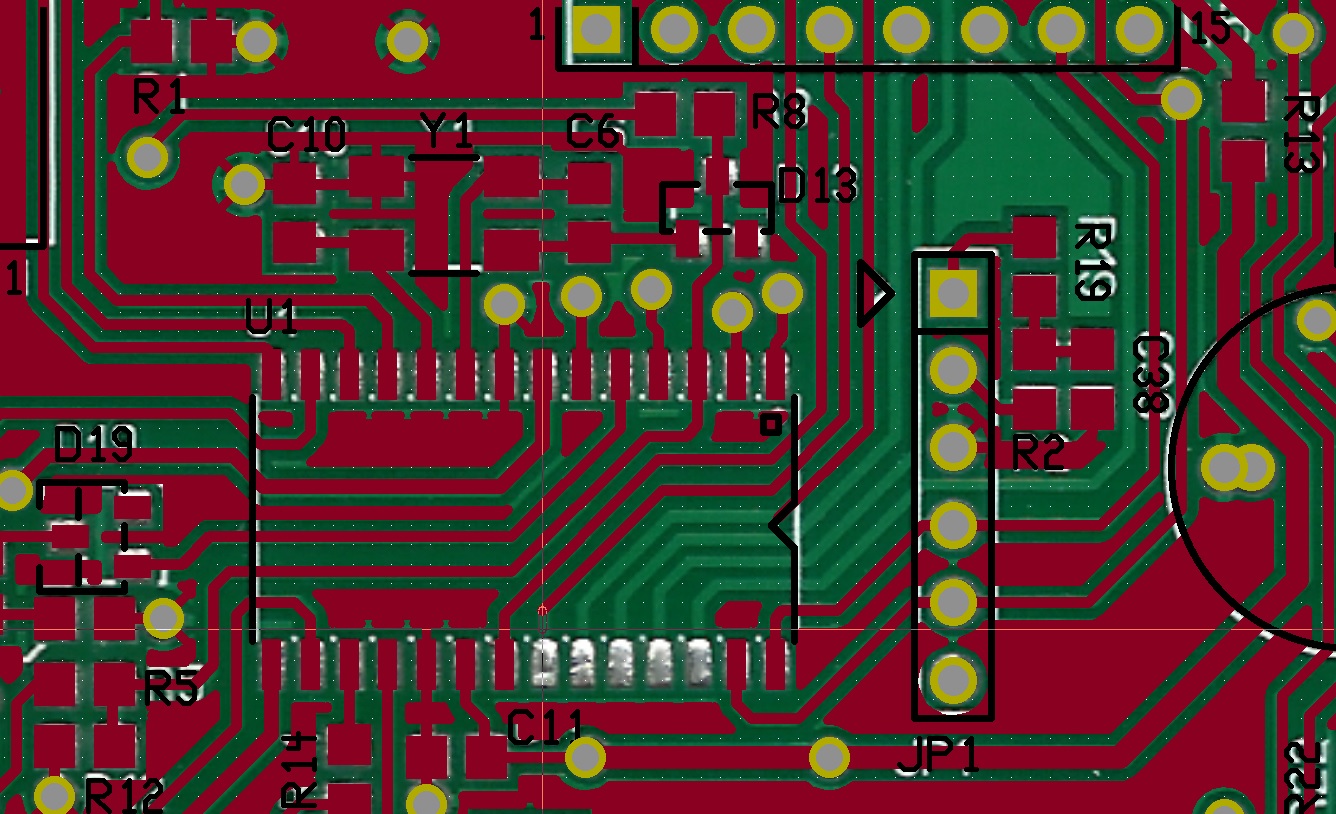

La ricostruzione del PCB da scheda campione necessita di circuito stampato FISICO, è fattibile anche da un set di pellicole, cartaceo o da PDF, DXF, DWG, BMP, TIFF, JPG, in tutti questi casi è possibile recuperare totalmente tutti i files GERBER, NC drill, mill, necessari per la costruzione dello stesso, qualora fossero stati smarriti, andati distrutti o danneggiati.
Questo tipo di servizio è utile quando si ha la necessità di produrre dei circuiti stampati non avendo però nè files per la costruzione, nè impianto o attrezzatura fotomeccanica relativa.
In sintesi da un circuito stampato fisico, pellicola fotografica, materiale cartaceo, PDF o altri formati grafici, siamo in grado di recuperare:
- File Gerber serigrafia
- File Gerber lato componenti
- File Gerber lato saldatura
- Files Gerber solder resist lc e ls
- File Gerber Pasta saldante / SMD Pick and Place file
- File foratura, NC Drill, Mill
- File di Net List
- Distinta Base ( Bill of materials ) BOM
- Lamina o telaio serigrafico SMD di qualsiasi standard formato e spessore
Durante la ricostruzione e la rigenerazione dei files Gerber, è sempre possibile effettuare modifiche elettriche e/o meccaniche al PCB.
Il cliente può richiedere solo file Geber / NC Drill recuperati o anche direttamente schede nude o dei campioni assemblati e finiti.
Siamo in grado di estrarre Gerber e NC Drill da file con estensione .PCB, .BRD, ecc. es.( nameboard.pcb, nameboard.brd, formati ASCII o binari, proprietari degli anni 80/90), sviluppati con software CAD/CAE obsoleti o estremamente datati.
