Fototranciatura e fotoincisione chimica - Contenitori schermatura radiofrequenza per PCB
Schermi involucri metallci RF EMI per Radiocomandi, sistemi di comunicazione e strumentazioni radio
La Artwork si pone anche come valido supporto per la progettazione e realizzazione di particolari meccanici custom, minuterie metalliche
di precisione, dischi encoder e quant'altro necessiti di fotoincisione chimica.

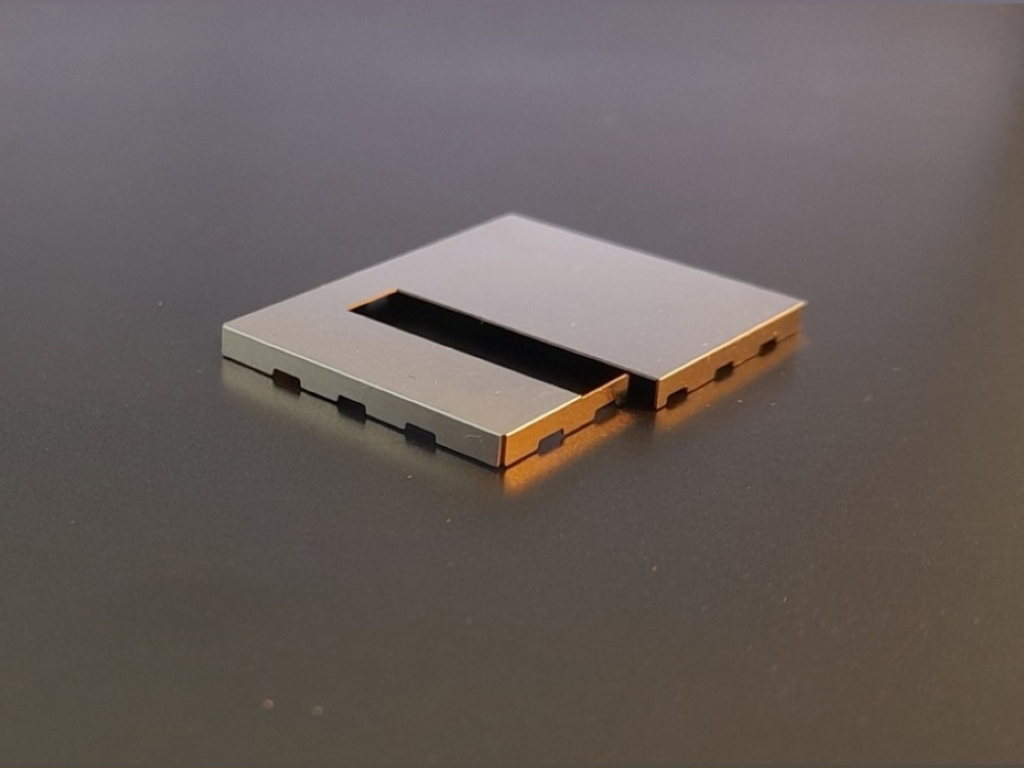

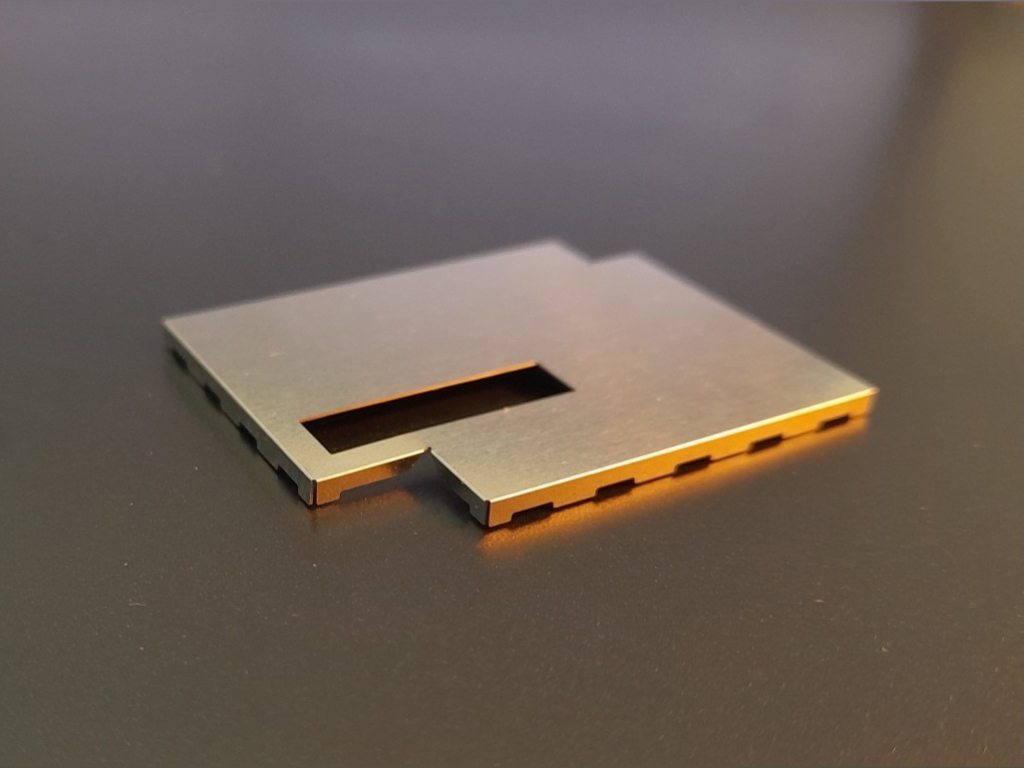

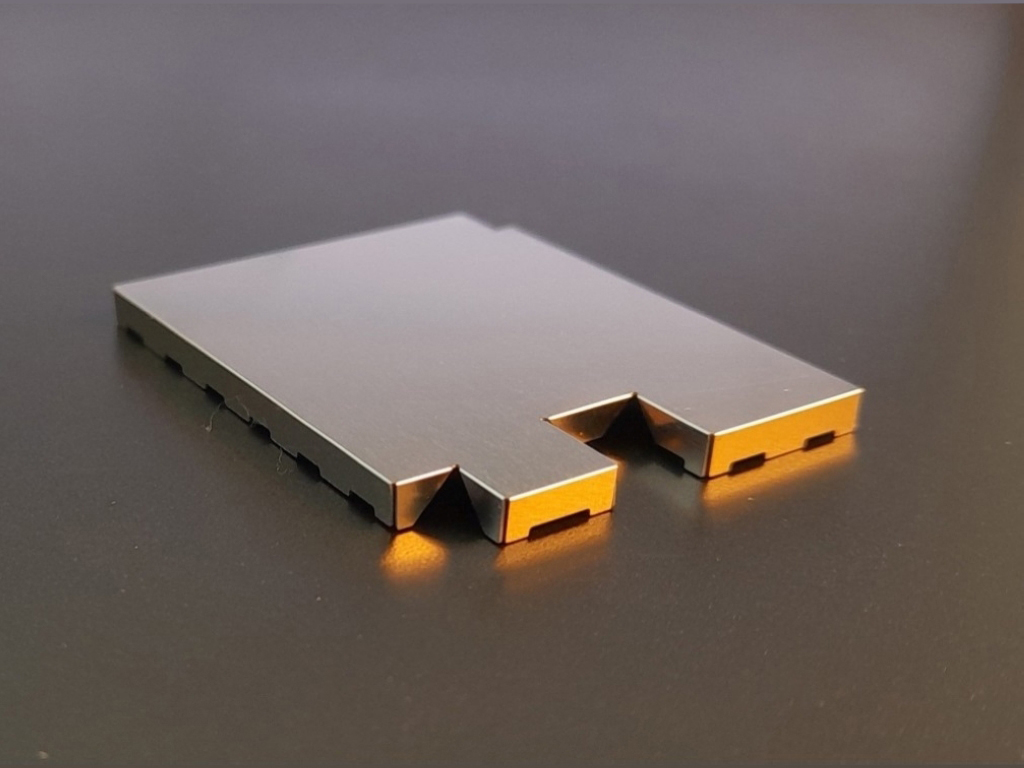

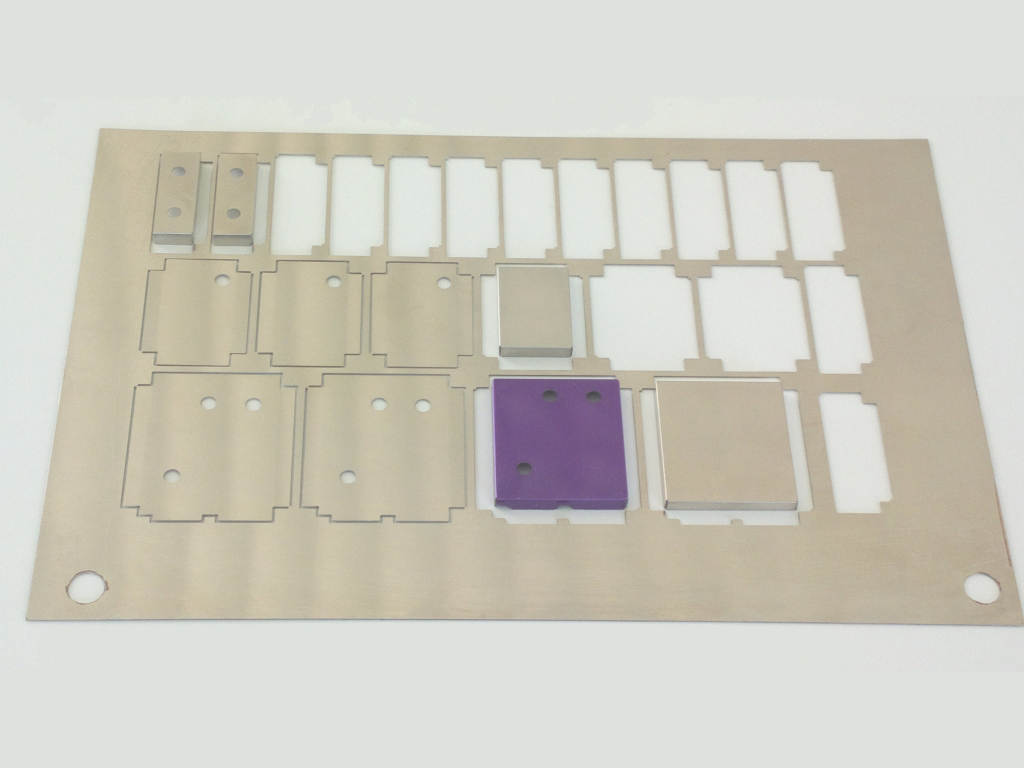

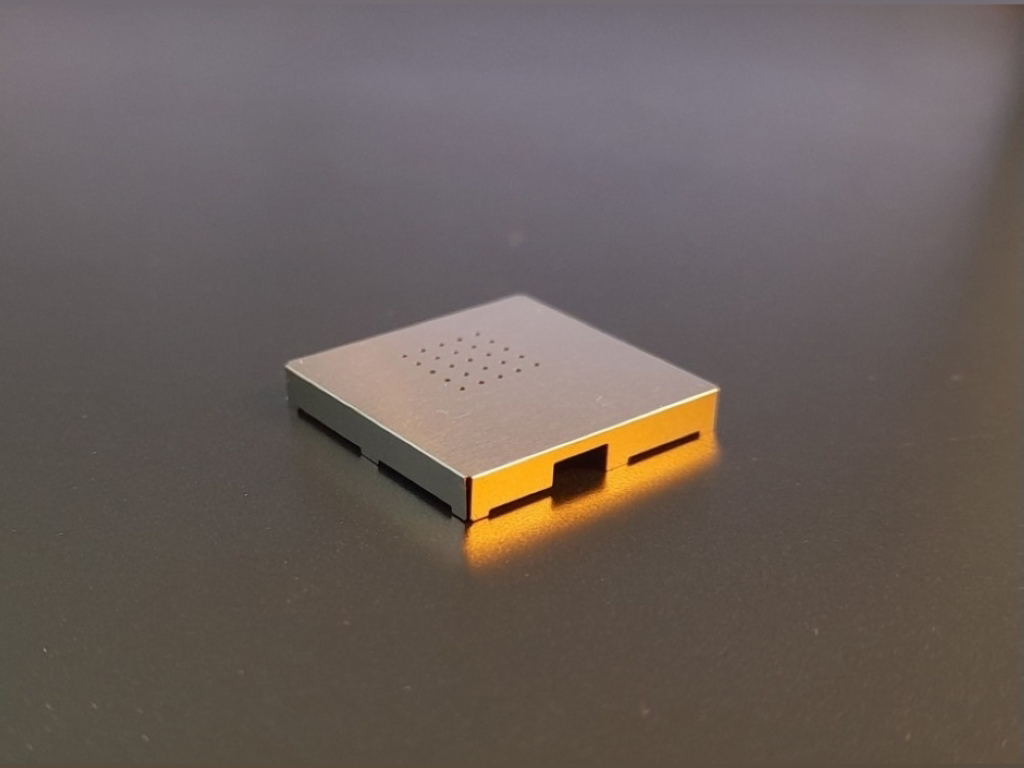

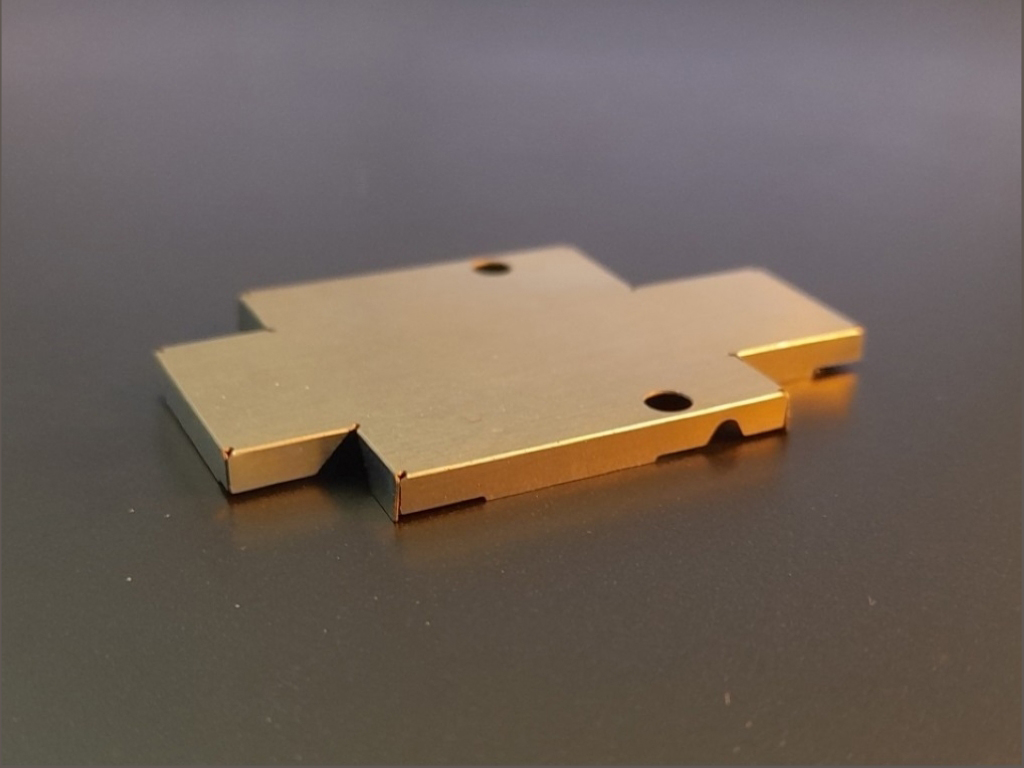

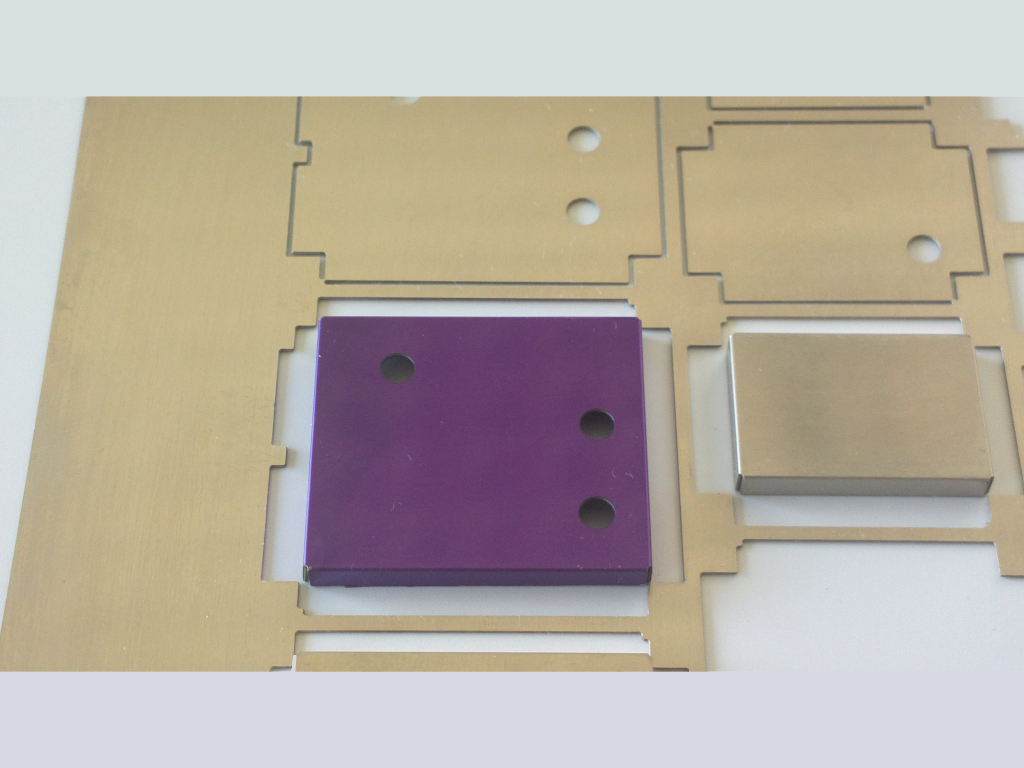

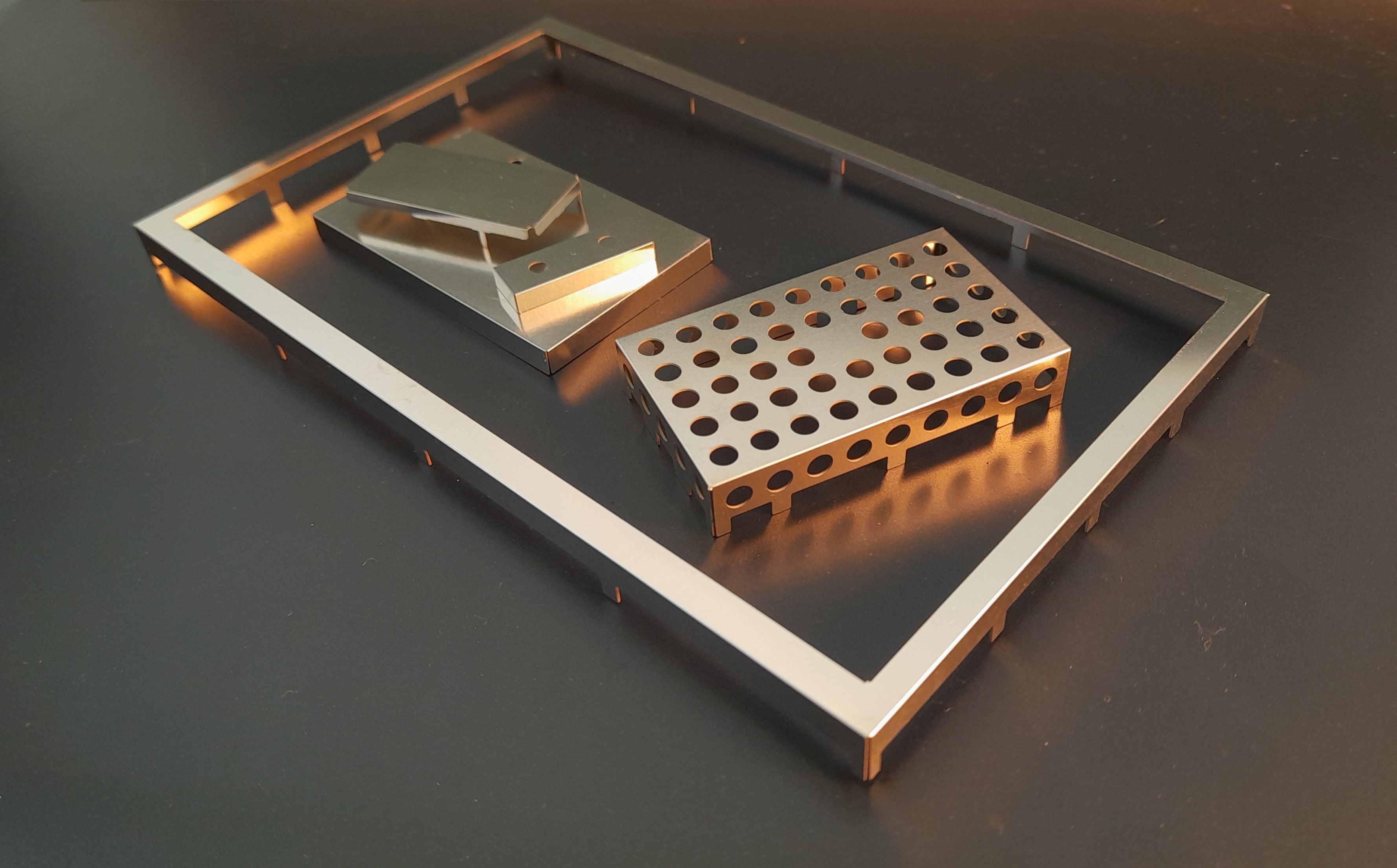

Realizziamo schermi RF EMI custom (da disegno meccanico ) in alpacca, lega di nichel, per radiocomandi industriali, Display LCD e strumentazioni radio,
sono direttamente saldabili su circuito stampato senza pre-trattamenti o placcature costose.
Le tipologie di assemblaggio tramite saldatura a PCB possono essere di tipo SMD o tradizionale PTH.
La lega Cu64Ni18Zn18 (Alpacca) offre un'elevata attenuazione delle interferenze elettromagnetiche in un ampio spettro di frequenze
garantendo un'ottima schermatura EMI / RFI, avendo un'alta resistenza alla corrosione mantiene inalterate nel tempo le sue
proprietà di schermatura e stabilità di contatto anche in ambienti di lavoro con elevata umidità.
Per la produzione possiamo acquisire i dati da documentazione cartacea (disegni meccanici) o da files GERBER, DXF, DWG, PDF, STEP.
I materiali gli spessori e le caratteristiche tecniche vengono concordate con il cliente a seconda delle esigenze e disponibilità.
La tecnica della fotoincisione offre notevoli vantaggi, costo d'impianto e tempi rapidi di realizzazione.
Inoltre la gestione di eventuali modifiche all'impianto risulta essere agevole e di rapida esecuzione.
Prototipazioni e campionature anche inferiori a 50pz.
Realizzazioni anche da campione fisico.
Valutiamo anche il solo servizio di piegatura e finitura.

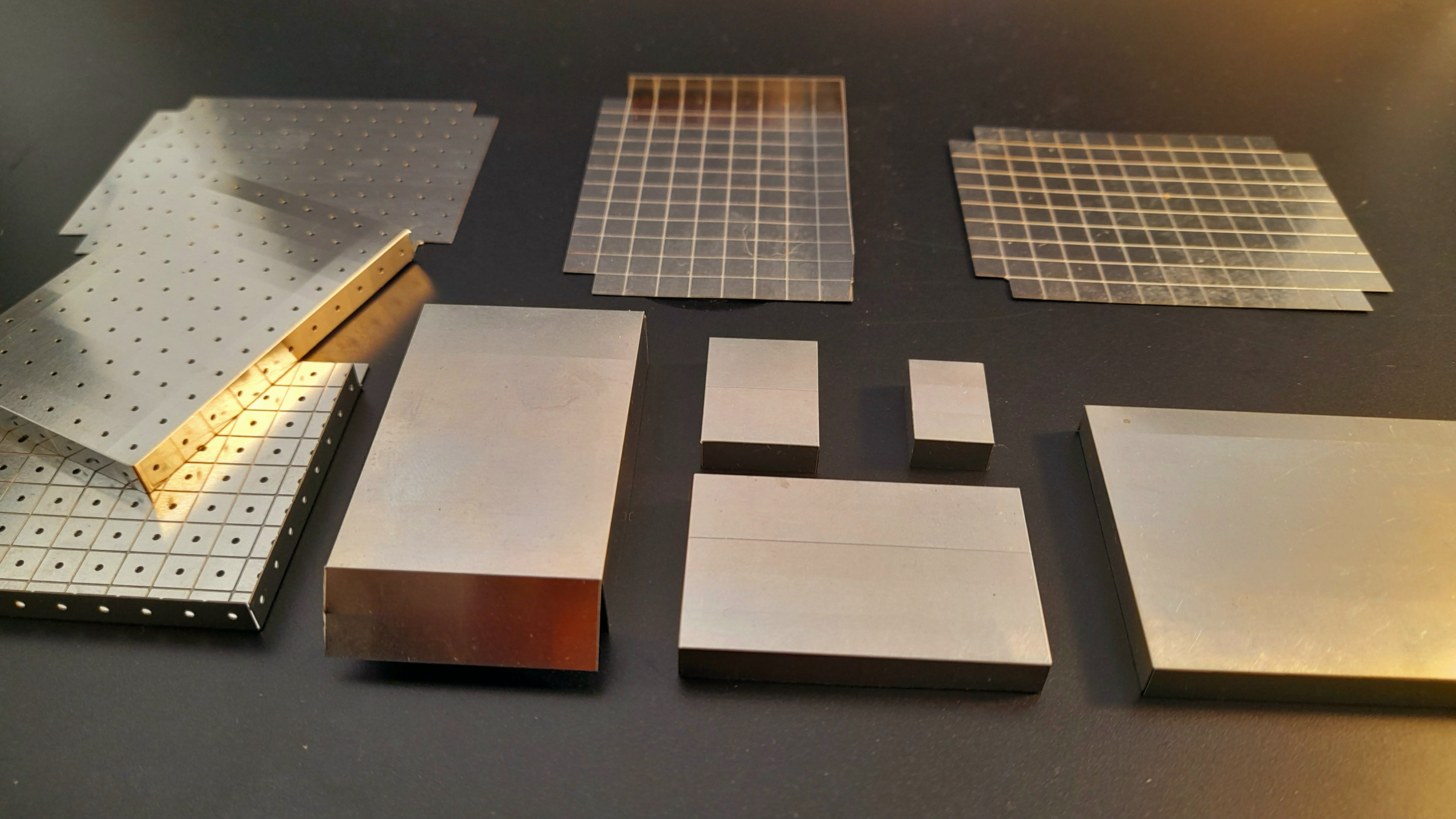

Schermi universali metallici EMI / RFI a dimensione variabile per test da laboratorio nelle prototipazioni di schede elettroniche PCB
Il Kit è composto da 4 lamierini in lega saldabile su circuiti stampati vari spessori 150u / 250u.
La dimensione è di 2,6 x 2,0 inches ( 66,04 x 50,8 mm ) provvisto di linee di piegatura in multipli di 0,2 inches ( 5,08 mm ).
Per realizzare l'involucro basta semplicemente piegarne i lati lungo le linee di semiincisione per ottenere lo schermo delle dimensioni e dell'altezza desiderate.

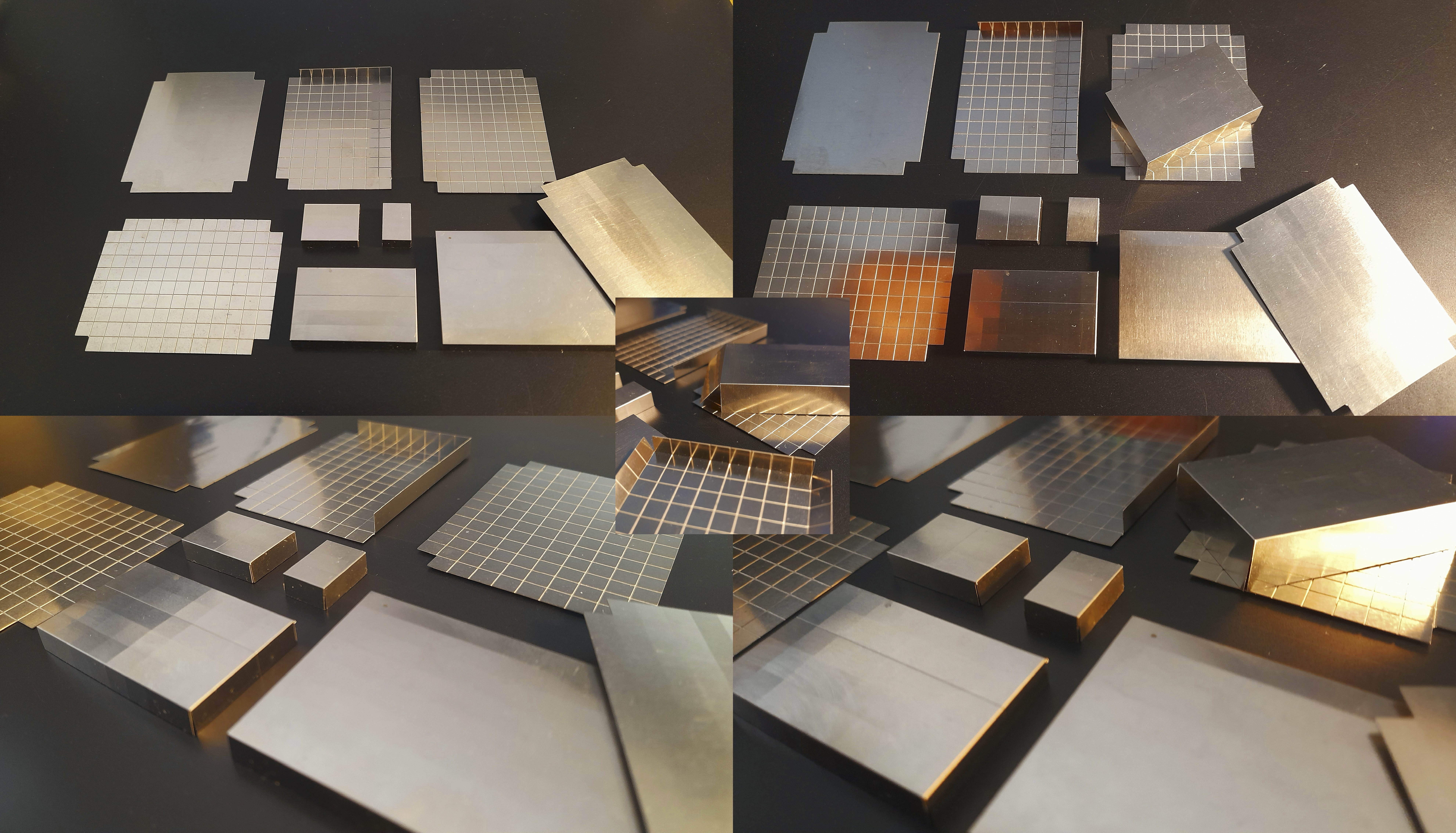

Come si vede in foto lo schermo può essere di varie dimensioni sia in larghezza, lunghezza, ma anche in altezza per potere coprire componenti elettronici di grandi dimensioni.

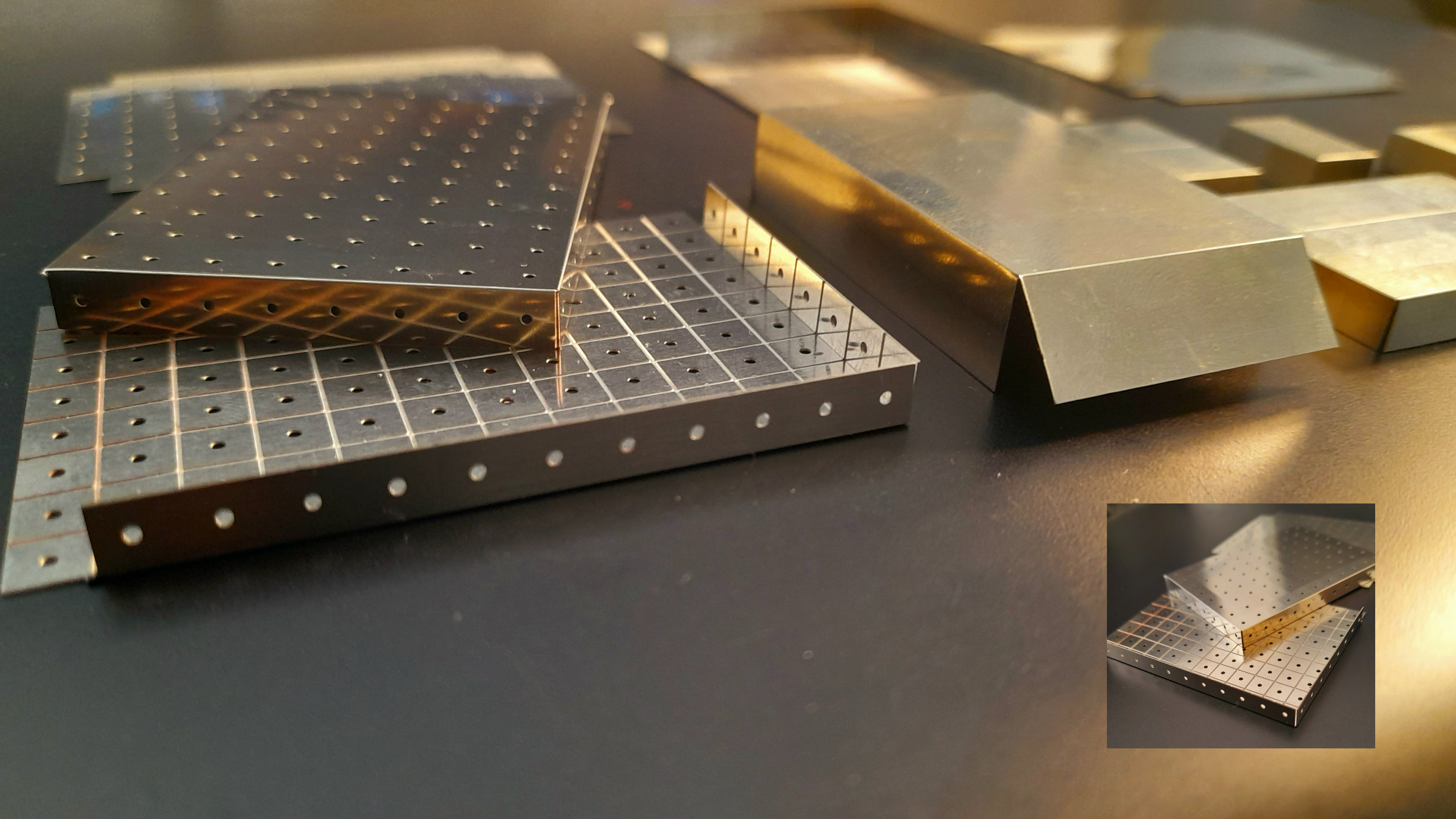

Per poter gestire in alcuni casi le temperature all'interno dello schermo, realizziamo lo stesso kit anche forato ( vedi Foto ).

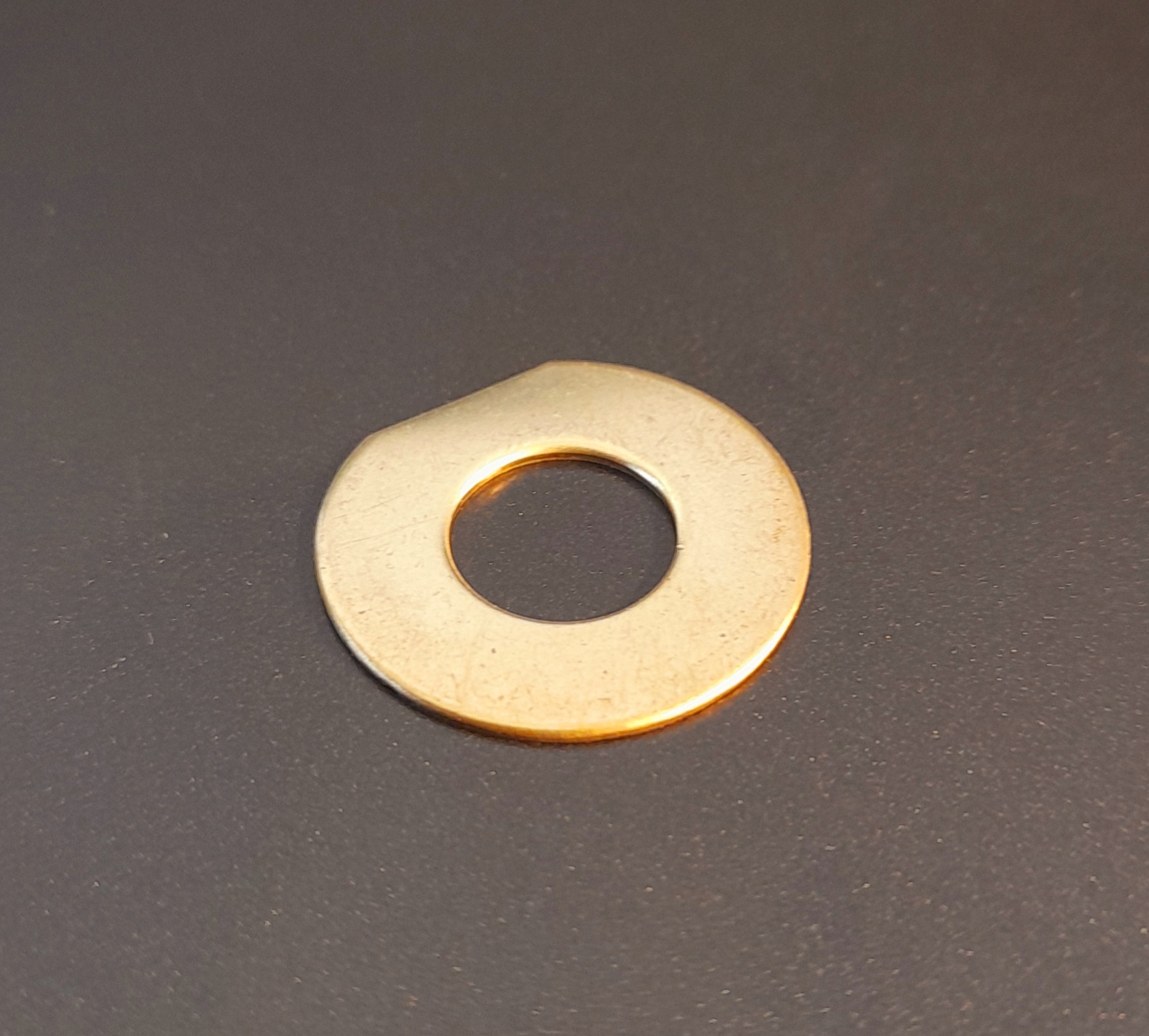

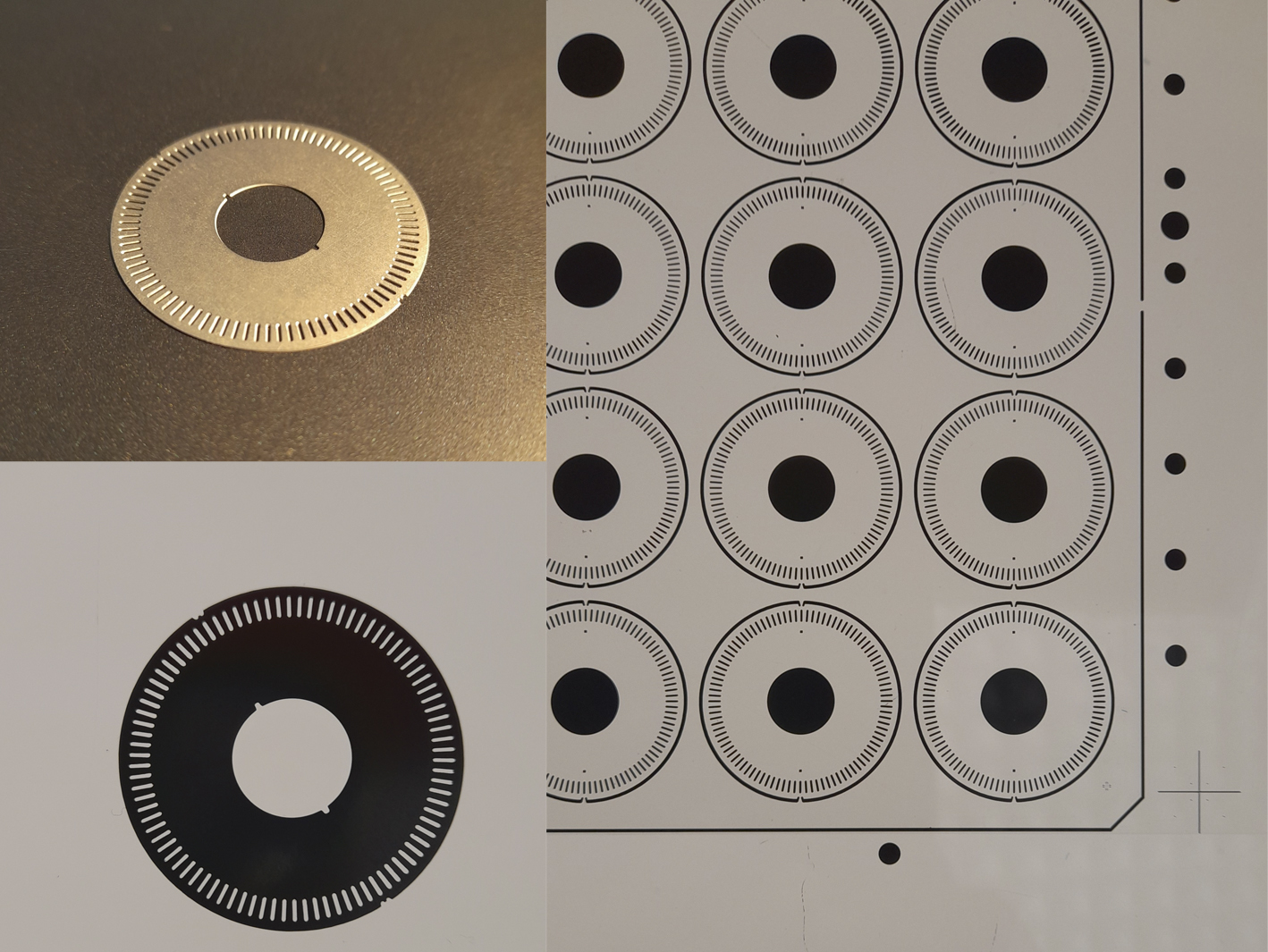

Dischi encoder metallici o su film di politilene tereftalato per motori passo passo, Guarnizioni in metallo rame ottone o alpacca, Minuteria metallica di precisione, particolari di micromeccanica.
Via dell'Artigianato, 52 36050 Bolzano Vicentino ( Vicenza )Tel. +39 0444351044 Fax +39 0444351044 aartwork@tin.it
